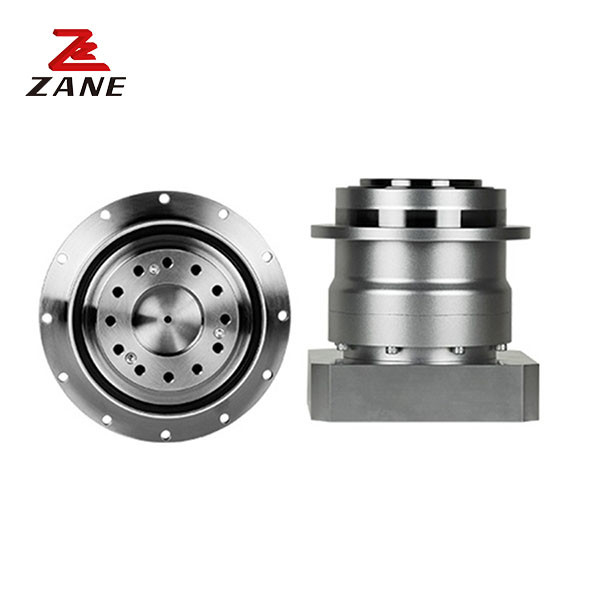

عالية الدقة Shimpo علبة التروس الكواكب المخفض VRB140 للروبوت
  • عالية الدقة Shimpo علبة التروس الكواكب المخفض VRB140 للروبوت
عالية الدقة Shimpo علبة التروس الكواكب المخفض VRB140 للروبوت

عالية الدقة Shimpo علبة التروس الكواكب المخفض VRB140 للروبوت

مكان المنشأ اليابان
اسم العلامة التجارية Nidec
إصدار الشهادات CE,ISO
رقم الموديل VRB
تفاصيل المنتج
اسم المنتج:
علبة التروس Nidec Shimpo
المصنع:
نيديك شيمبو
سلسلة المنتج:
سلسلة VRB
الوزن (كجم):
6 كجم
حجم الاطار:
140
ترتيب التعزيز:
كوكبي
أقصى حمولة شعاعية:
9100 شمالاً
أقصى حمولة محورية:
8200 شمال
التطبيق:
الروبوتية ، معدات التشغيل الآلي ، آلة التصنيع باستخدام الحاسب الآلي
تسليط الضوء:

علبة تروس Shimpo عالية الدقة

,

مخفض التروس الكوكبي للروبوت

,

مخفض التروس الكوكبي VRB140

وصف المنتج

وصف المنتج:

ناقلات Nidec Shimpo Gearbox هي صناديق التروس عالية الجودة المصممة للعمل الموثوق به والكفاءة في أجهزة الروبوتات والأتمتة وتطبيقات الآلات CNC.المصنعة من قبل نيدك شيمبو، تم تصميم هذا العلبة مع مادة حديدية لحمل شعاعي أقصى 9100N وترتيب التروس الكوكبية. تم تصميم علبة التروس شيمبو للحصول على أقصى قدر من المتانة والأداء،مما يجعلها الخيار المثالي لأي آلة آلية.

المعلمات التقنية:

الإطار

الحجم

 المرحلة النسبة عزم دوران خروجي اسمي أقصى عزم الدوران الخارجي عزم التوقف الطارئ سرعة الدخول الاسمية سرعة الإدخال القصوى الحمل الشعاعي المسموح به الحمل المحوري المسموح به
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

العازب

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
مزدوج 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




الإطار

الحجم



المرحلة



النسبة

 الحمولة الشعاعية القصوى



أقصى

الحمل المحوري

الوزن

 لحظة الثبات (φ19) لحظة الثبات (φ)28) لحظة الثبات (φ38) لحظة الثبات (φ48)
[N] [N] [كيلو] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

العازب

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











مزدوج

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



عالية الدقة Shimpo علبة التروس الكواكب المخفض VRB140 للروبوت 0عالية الدقة Shimpo علبة التروس الكواكب المخفض VRB140 للروبوت 1

أنواع المعدات:

تتوفر علبة التروس Nidec Shimpo في مجموعة متنوعة من أنواع التروس ، بما في ذلك التروس العضوية ، التروس المدارية ، التروس المزدوجة ، وتروس الدودة. كل نوع من أنواع التروس له مزايا وعيوب مختلفة ،وسوف يعتمد اختيار نوع المعدات على المتطلبات الخاصة للتطبيق.
